一、產品概述
電信息采集系統是我公司為電力用戶的用電信息采集、管理與分析而研制的，產品設計依據是DL/T 698《電能信息采集與管理系統》行業標準及國家電網公司企業的《電力用戶用電信息采集系統技術規范》相關標準。
二、系統結構
德力西集團儀器儀表有限公司用電信息采集系統分為主站層、通信信道層、采集設備層三個層次。
1、主站
主站是整個系統的管理中心，管理全系統的數據傳輸、數據處理和數據應用以及系統安全、運行，并與其他系統進行數據交換。它是一個包括軟件和硬件的計算機網絡。
2、通信信道
通信信道層主站是主站和采集設備間的有線或無線的通信信道，為主站和終端的信息交互提供鏈路。主要采用的通信信道有光纖專網、GPRS/CDMA無線公網、230MHz無線電力專網等。
3、采集設備
采集設備是德力西集團儀器儀表有限公司用電信息采集系統的信息底層，負責收集和提供整個系統的原始用電信息。采集設備層分為終端子層和計量設備子層，對于低壓集抄部分，有多種形式。包括集中器+電能表和集中器+采集器+電能表等，終端子層收集用戶用電計量設備的用電信息，處理和凍結有關數據，并實現與上層主站的交互，計量設備子層實現電能計量和數據輸出等。

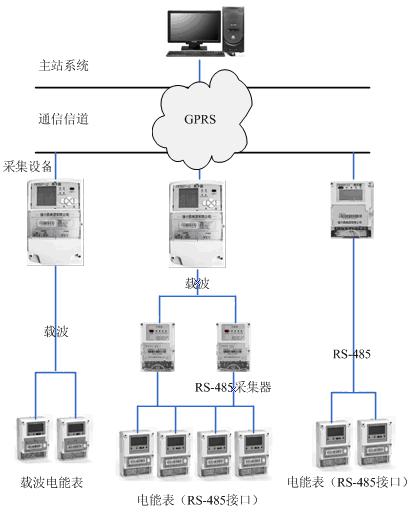

德力西集團儀器儀表有限公司用電信息采集系統參考示意圖：
